Hướng dẫn lắp đặt bộ thu phát tín hiệu SB-156HW

Đăng bởi Admin 06/02/2018 1 Nhận xét

SB-HITECH

Cách đấu nối bộ thu phát tín hiệu không dây SB-156HW

Trước khi lắp đặt camera vào thiết bị thu phát cần đảm bảo đã setup để đầu ghi hoặc máy tính đã kết nối được với camera thông qua dây trực tiếp (SB-156HW là sản phẩm plug and play nên chỉ cần cắm là chạy không cần phải dùng máy tính setup IP trong bộ này)

1.Tại đầu camera (ở cabin thang máy):

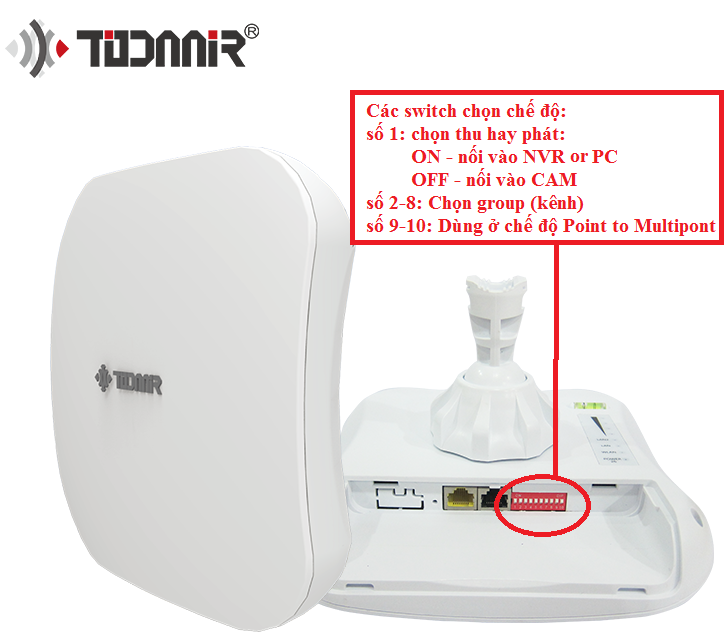

Switch số 1 luôn gạt xuống để cài đặt thiết bị thành chức năng CPE (trạng thái mặc định là tất cả các swich từ 1-8 đều đang gạt lên, hoặc xuống)

- Lấy dây mạng cắm nối từ chân POE của cục nguồn (màu đen kèm theo thiết bị) vào 1 trong 2 cổng mạng của bộ thu phát ( AP và CPE ), sau đó cấp điện 220V cho bộ nguồn (cục đen).

- Lấy dây mạng cắm nối từ cổng LAN (của cục nguồn màu đen) vào Camera IP. (lưu ý phải cấp nguồn riêng cho camera IP vì đây không phải cổng PoE), có thể nối thêm 1 camera khi cắm dây mạng vào cổng LAN còn lại của bộ thu phát

2.Tại đầu về máy tính:

(Lắp ở nóc hố kỹ thuật hoặc dưới chân hố kỹ thuật thang máy)

Switch số 1 luôn gạt lên để cài đặt thiết bị thành chức năng AP (trạng thái mặc định là tất cả các swich từ 1-8 đều đang gạt lên, hoặc xuống)

- Lấy dây mạng cắm nối từ cổng LAN (của cục nguồn màu đen) vào máy tính hoặc mạng LAN.

3. Kiểm tra trạng thái kết nối:

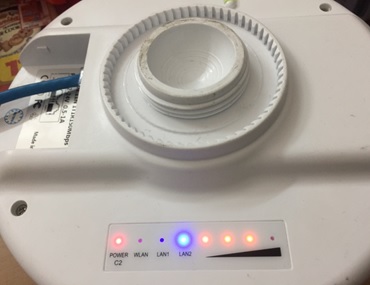

Sau khi kết nối dây xong, kiểm tra các đèn báo trên bộ SB-156HW

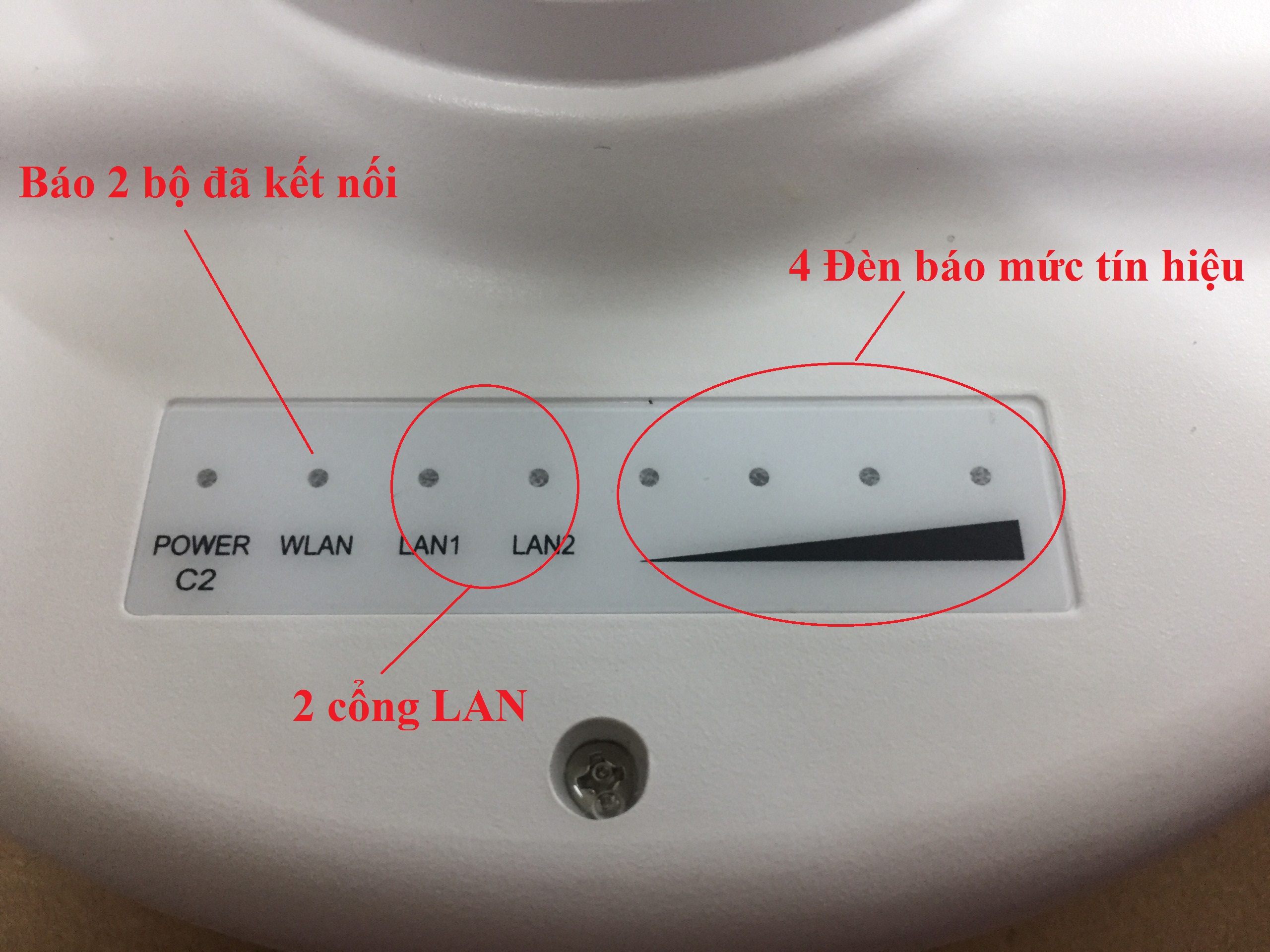

Quan sát các Đèn

Power: Sáng đỏ - báo đã cấp nguồn thành công

WLAN: Sáng – Báo bộ thu phát đã nhận ra nhau

LAN1: sáng báo đã kết nối với camera hoặc máy tính

LAN2: sáng báo đã kết nối với camera hoặc máy tính

Đèn mức tín hiệu từ 1-4

Chỉ đèn 1 sáng: tín hiệu quá yếu (do vật cản hoặc khoảng cách xa quá, hoặc hướng phát không đúng)

Đèn 1 và 2 cùng sáng: Mức tín hiệu yếu

Đèn 1,2 và 3 cùng sáng: Mức tín hiệu bình thường (hoạt động tốt)

Chỉ đèn 4 sáng: Tín hiệu quá mạnh – không nên dùng vì thiết bị thỉnh thoảng sẽ bị treo nếu chỉ 1 mình đèn 4 sáng (do cục thu và phát quá gần nhau và mặt nhìn thẳng vào nhau, khuyến cáo nên chỉnh lệch góc đi để tín hiệu không quá mạnh, cố gắng chỉnh lệch góc cho đến khi tất cả 4 đèn cùng sáng ở vị trí 2 cục thu và phát đang đặt gần nhau nhất). Nếu lắp trong thang máy thì để chéo góc và quay hướng thu phát lệch vào tường để tránh tín hiệu quá mạnh

Đèn 1,2,3,4 cùng sáng: Tín hiệu rất tốt

B. Trường hợp lắp nhiều thang máy gần nhau: (hoặc lắp nhiều bộ trong 1 không gian để tránh xung nhiễu sang nhau)

Để tránh xung nhiễu từ cặp thu phát này sang cặp thu phát khác

Vẫn đấu nối và cài đặt switch số 1 như trên:

Đặt cho mỗi cặp thu phát (1 thang máy) 1 nhóm (group) khác nhau

Các switch số 2,3,4,5,6,7,8 là các switch để chọn group (Tổng có thể chọn được 128 group khác nhau):

Nếu chỉ có 5 thang máy gần nhau thì cứ cặp thu phát ở thang số 1 thì switch số 2 on, cặp ở thang số 2 thì switch số 3, … cặp ở thang máy số 5 thì switch số 6 on

(Lưu ý: Luôn đảm bảo 1 cặp thu phát trong cùng 1 thang máy các switch từ 2 đến 8 phải gạt giống nhau, switch số 1 khác nhau)

C. Chế độ nhiều cục phát về 1 cục thu (tối đa 4 cục phát)

Switch số 9 và số 10 (chế độ point to multipoint) dùng trong trường hợp nhiều bộ CPE (tối đa 4) phát về 1 bộ AP, khi đó các switch 1-6 của bộ CPE đặt giống nhau. Chỉ 7,8 khác nhau.

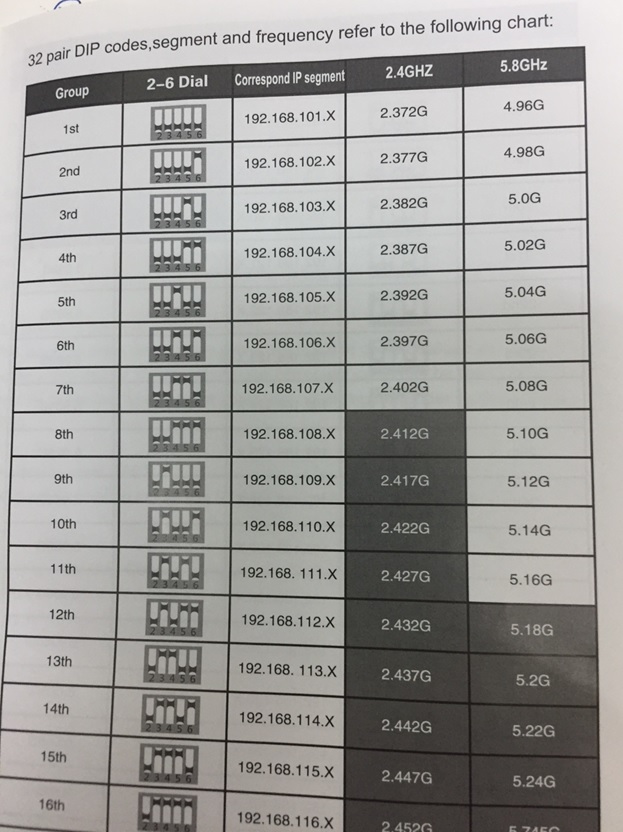

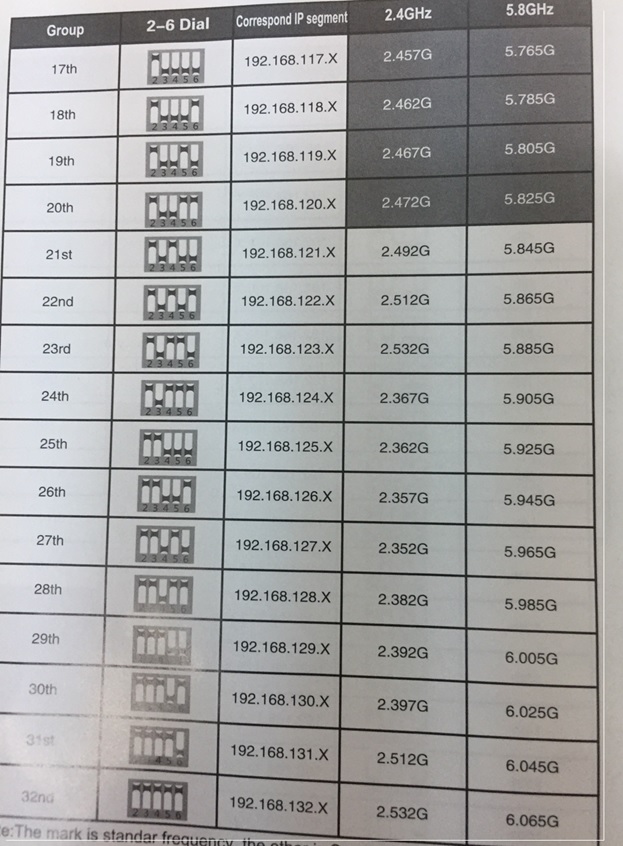

Cụ thể gạt switch số 2,3,4,5,6,7,8 theo hướng dẫn sau:

(Lưu ý: Luôn đảm bảo 1 cặp thu phát trong cùng 1 thang máy các switch từ 2 đến 6 phải gạt giống nhau, switch số 1 khác nhau)

(Trang 7 tài liệu tiếng anh kèm theo)

Đặc biệt sản phẩm SB-156HW đã được Cục Viễn Thông - Bộ thông tin truyền thông test thí nghiệm và cấp chứng nhận HỢP CHUẨN - HỢP QUY, đảm bảo các tiêu chuẩn về Công suất phát, chất lượng, tần số, nhiễu, và bảo vệ môi trường. Đảm bảo hoạt động ổn định tin cậy không gây nhiễu hoặc phá sóng các thiết bị khác trong tòa nhà.
