Lắp đặt camera giám sát trong thang máy

Đăng bởi Admin 03/10/2016 1 Nhận xét

Tổng quan giải pháp lắp đặt camera thang máy



     Để kiểm soát được người ra vào sử dụng thang máy, đảm bảo an ninh cho tòa nhà thì việc lắp đặt camera trong thang máy là rất cần thiết.

    Lắp đặt camera giám sát trong thang máy là một phần quan trọng trong hệ thống camera quan sát đối với các công trình như : Khách sạn, tòa nhà, văn phòng….. Tuy nhiên, hệ thống này lại có nhiều vấn đề phức tạp hơn nhiều so với cách lắp đặt camera thông thường, đòi hỏi giải pháp tối ưu và thiết bị chất lượng.

    Thang máy là thiết bị di chuyển liên tục lên xuống, vì vậy việc lắp đặt là một thách thức không nhỏ đối với các kỹ thuật viên như thường xuyên bị đất ngầm dây, rất hay bị nhiễu khi thang máy chạy, thi công phức tạp. Công ty Cổ phần Công nghệ và Xây lắp Biển Bạc với 18 năm kinh nghiệm đã đưa ra giải pháp tối ưu cho việc lắp đặt camera trong thang máy đó là:

Bộ thu phát tín hiệu không dây chuyên dụng cho camera IP trong thang máy của hãng Todaair nhãn hiệu SB-HITECH với các tính năng ưu việt giải quyết được tất cả các nhược điểm của các giải pháp cũ như:

- Hoạt động ổn định không bị đứt ngầm dây (do thang máy chạy liên tục).

- Không bị nhiễu tín hiệu.

- Khoảng cách xa 1-2km nên đảm bảo truyền tín hiệu ổn định cho thang máy lên đến 100 tầng.

- Dễ dàng lắp đặt, dễ dàng cài đặt, chỉ cần gạt nút là xong, không cần kết nối máy tính để cài đặt nên rất nhanh

- Dễ dàng bảo trì

- Chi phí đầu tư thấp (chỉ ngang với phương án chạy dây cũ)

- Truyền không dây được cả tín hiệu cho các thiết bị khác trong thang máy như đầu đọc thẻ từ, vân tay, các màn hình quảng cáo, hay bộ phát internet wifi trong thang máy (trong thang máy cũng có mạng)

Model Khuyên dùng: SB-156HW là bộ thu phát không dây chuyên dụng cho thang máy đã được bộ thông tin truyền thông cấp chứng nhận hợp chuẩn hợp quy, và giấy phép nhập khẩu.


Các công trình đã sử dụng thực tế bộ thu phát tín hiệu không dây SB-156HW lắp cho camera IP

(thực tế các đại lý của chúng tôi đã lắp rất nhiều nhưng chúng tôi chưa có thông tin)

Lắp SB-156HW cho 14 thang máy cho Tòa nhà Gemek An Khánh 34 tầng

Lắp SB-156HW cho 8 thang máy cho Chung cư Mỹ đình 2 với 31 tầng

Lắp SB-156HW cho12 thang  máy cho chung cư Phoenix 27 tầng tại Vũng  Tàu

Lắp SB-156HW cho 5 thang  cho tòa nhà Vicentra Vinh 20 tầng

Lắp SB-156HW cho 7 thang máy cho tòa FLC Mỹ Đình 37 tầng

Lắp SB-156HW cho16 thang máy cho Chung cư Central Field 219 Trung Kính 36 tầng

Lắp SB-156HW cho 6 thang máy cho chung cư HH2A Linh Đàm 41 Tầng

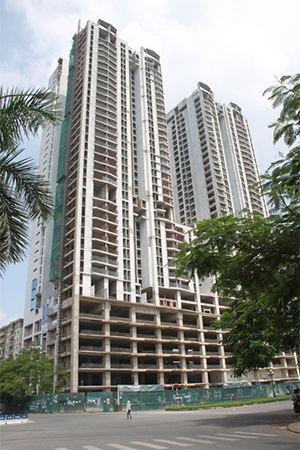

Lắp SB-156HW cho 12 thang máy cho tòa nhà  new skyline văn quán 36 tầng

Lắp SB-156HW cho2 thang máy cho nhà riêng Mr Ngọc Vương Thừa Vũ

Lắp SB-156HW cho Thang máy cho các tòa nhà khu liền kề Hải Ngân

+ Sử dụng bộ SB-156HW cho camera IP không cần chạy dây Cẩu tháp công trình xây dựng mở rộng Toyota Mỹ Đình

+ Sử dụng bộ SB-156HW cho Camera IP không cần chạy dây 2 Cẩu tháp công trình xây dựng tại khu chế xuất Tân Thuận - TPHCM

+ Sử dụng 05 bộ Thu phát không dây ngoài trời SB-156HW cho hệ thống camera IP tại khu đô thị Pháp Vân Tứ Hiệp

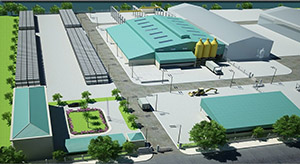

+ Sử dụng 05 bộ Thu phát không dây ngoài trời SB-156HW cho Camera IP nhà máy Sông Đáy (kết nối các xưởng về phòng trung tâm không cần đục cắt đường)

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Giải pháp đi dây camera trong thang máy

    Với kinh nghiệm 18 năm lắp đặt camera giám sát chuyên nghiệp, bienbachn xin đưa ra một số các giải pháp khác như sau:

        1/ Lắp đặt camera thang máy sử dụng dây tín hiệu chuyên dụng, lõi mềm, chống nhiễu

        2/ Lắp đặt camera sử dụng cáp mạng lõi mềm

        3/ Lắp đặt sử dụng cáp quang cùng bộ chuyển đổi

        4/ Sử dụng bộ thu phát sóng không dây cho thang máy -> Xem thêm:  Bộ thu phát tín hiệu camera trong thang máy

        5/ Sử dụng  bộ chuyển đổi RJ45 – Nguồn 220v: (loại này Bienbachn.com đã test và không khả quan lắm)

    Sau đây, bien bac sẽ đi lần lượt các giải pháp trên (Tất cả các phương án trên đều dùng nguồn điện lấy từ trong thang máy cho camera)

    Phần1 : Lắp đặt camera cho thang máy sử dụng dây tín hiệu chuyên dụng, lõi mềm, chống nhiễu

    Đây là phương pháp trước đây hay dùng nhất với ưu điểm là tiết kiệm chi phí, dễ mua dây chuyên dụng, tuy nhiên việc thi công là một vấn đề phức tạp, nhất là đối với hệ thống thang máy cũ.

Phương án này không tránh khỏi các nhược điểm cố hữu là: Dễ bị đứt ngầm dây thường từ 6 tháng đến 3 năm tùy vào trình độ của cán bộ thi công và số tầng của thang máy, và dễ bị nhiễu từ trường trong hốc thang máy rất khó xử lý (khi thang máy chạy là bị nhiễu gợn hình). Thi công phức tạp mất nhiều thời gian bó dây



Cáp tín hiệu camera trong thang máy


    Cách lắp đặt : Giống như lắp các camera Analog khác, thay dây lõi mềm này bằng dây thường dùng. Kèm theo đó là bó dây tín hiệu theo đường cáp điều khiển của thang máy tránh tình trạng dây tín hiệu để tự do,dễ vướng mắc và các thiết bị khác. -> chi tiết mua cáp camera trong thang máy

    Phần 2 : Camera sử dụng dây cáp mạng lõi mềm(dùng cho camera IP)

    Không chỉ với camera Analog, mà ngay cả với camera IP (camera mạng) biển bạc cũng có giải pháp là dùng cây cáp mạng lõi mềm. Bởi vì những dây mạng thông thường như Cat5e, Cat6e sẽ không hoạt động ổn định được trong môi trường lên xuống liên tục của thang máy, dễ dẫn đến tình trạng đứt hoặc gập dây.

Tìm mua dây cáp mạng chuyên dụng trong thang máy thì thường khó và giá thành cao nên các kỹ thuật non kinh nghiệm thường làm liều lấy luôn dây cat5 hay cat6 thông thường để chạy, tuy nhiên các loại dây này đều loại lõi cứng (1 sợi dây đồng to) nên rất nhanh bị đứt ngầm khi thang máy chạy.  Nên giải pháp này gần đây rất ít người lựa chọn

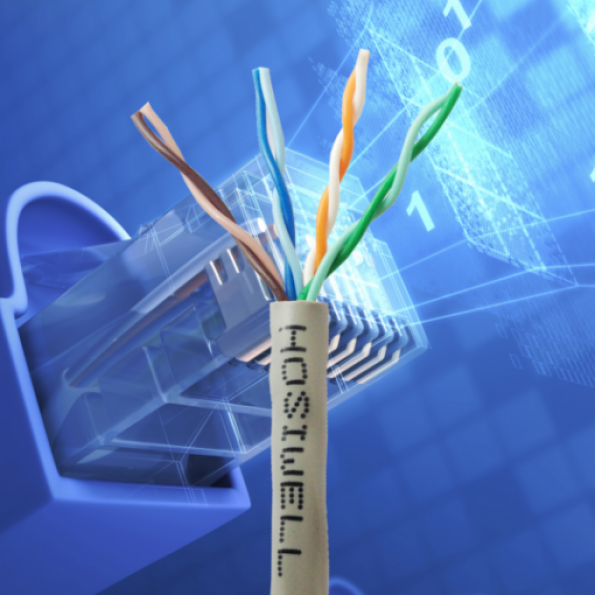

Dưới đây là hình ảnh về dây cáp mạng lõi mềm sử dụng cho lắp camera trong  thang máy.


    Cách lắp đặt : Tương tự giống với camera mạng khác nhưng yêu cầu kỹ thuật cao vì phải chạy dây trong không gian trống bên trong thang máy. Bó sát dây theo hệ dây điều khiển của thang máy, tránh tình trạng để dây tự do, dễ vướng vào thiết bị khác.

    Phần 3 : Lắp đặt camera sử dụng sợi cáp quang mềm cùng bộ chuyển đổi - Giải pháp đi dây camera trong thang máy

    Đây là giải pháp mới đối với một số thang máy hiện đại, khi mà trong bó dây điều khiển của thang máy dư ra 1 sợi cáp quang. Hoặc chúng ta chạy mới 1 loại dây cáp quang mềm (giống hình ảnh) để truyền tín hiệu từ camera về đến trung tâm.

Với giải pháp này chúng ta cần phải liên hệ với bên cung cấp thang máy xem họ còn dư sợi cáp nào không nếu có thì họ có cho dùng không? và khi đó cần trang bị thêm các bộ chuyển đổi tín hiệu quang điện và thuê thợ hàn cáp quang, nói chung phương án này rất phức tạp và tốn kém.

    Hình ảnh sợi cáp quang vỏ mềm bao bọc lõi quang học.


Dưới đây là sơ đồ lắp đặt camera sửdụng bộ chuyển đổi quang kèm dây.

    Cách lắp đặt camera trong thang máy: Đặt 1 bộ chuyển đổi tại chân camera trong thang máy, sau đó kết nối camera với bộ chuyển đổi này. Song song với đó ta có 1 bộ tại trung tâm, 2 bộ này sẽ kết nối với nhau bằng dây cáp quang mềm.

    Phần 4: Sử dụng các bộ thu phát không dây

    Đây là giải pháp tối ưu nhất hiện nay được ưa thích với nhiều công trình, với ưu điểm thiết bị luôn có sẵn hàng, lắp đặt đơn giản, chi phí thấp, chạy ổn định không lo đứt dây, không lo bị nhiễu và dễ kiểm tra, bảo hành, thay thế.

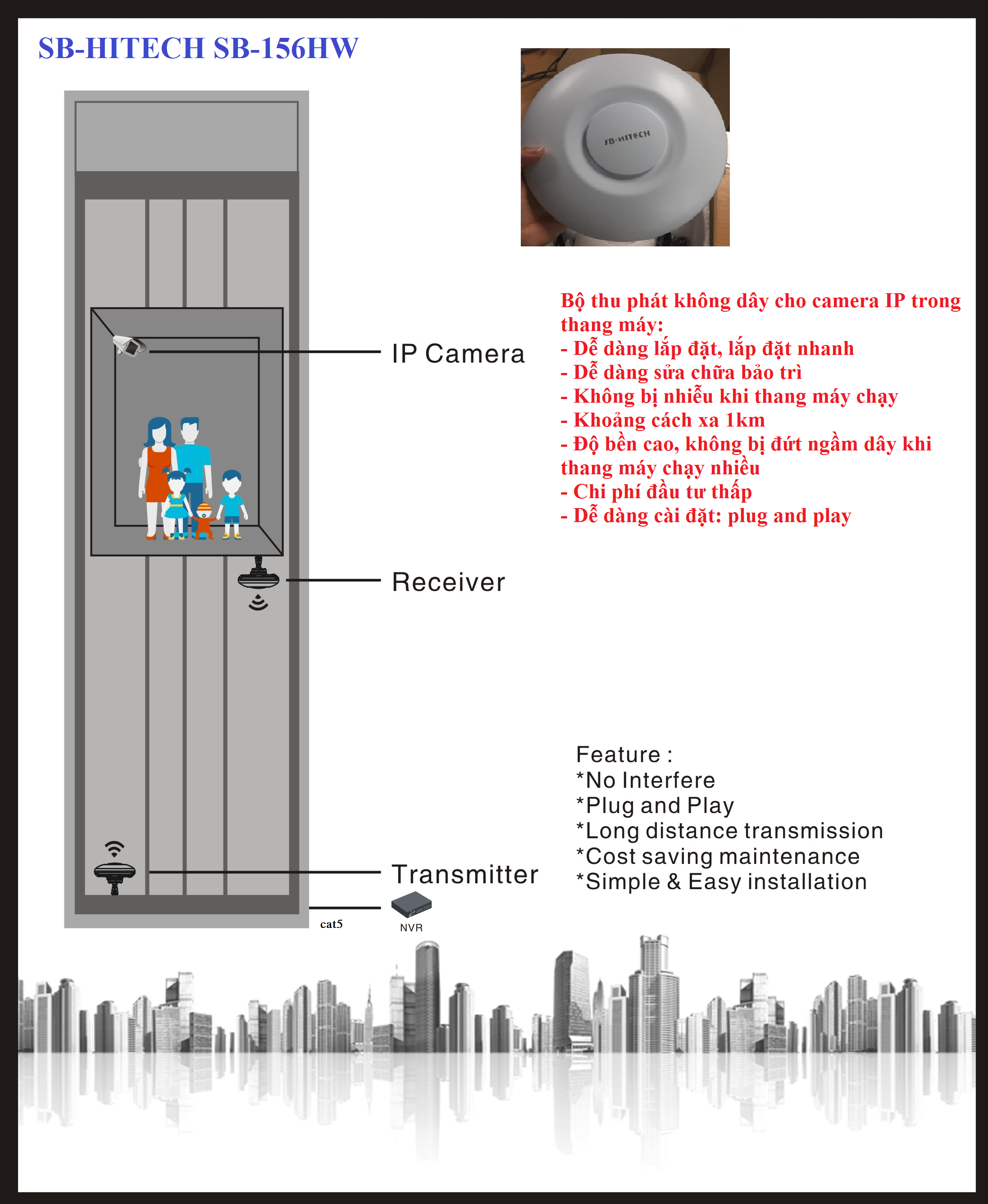

        Hình ảnh bộ thu phát sóng IP -> XEM THÊM  Bộ thu phát tín hiệu camera IP trong thang máy




Hình ảnh bộ thu phát tín hiệu không dây wifi cho thang máy

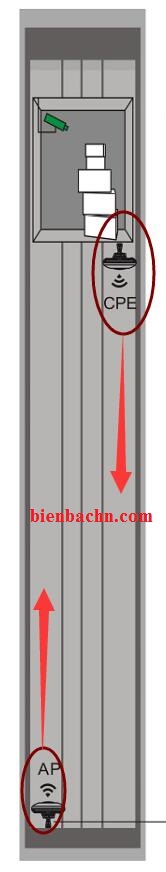

Mô hình kết nối thiết bị sử dụng bộthu phát.


       Với các ưu điểm là : hình ảnh thực không trễ, chiều cao lên đến 100 tầng, thiết kế nhỏ gọn…thì đây sẽ là giải pháp khó có thể bỏ qua đối với camera thang máy.

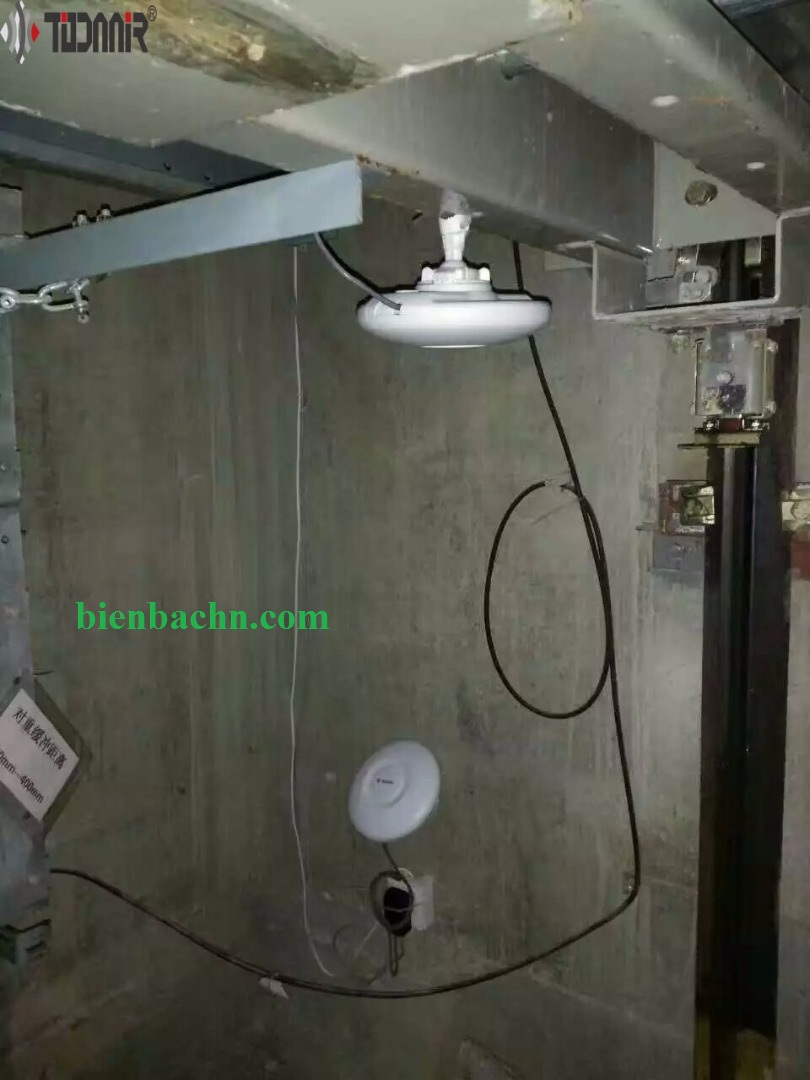

Đây là hình ảnh thực tế bộ thu phát trong thang máy


Kèm theo mô hình tham khảo.

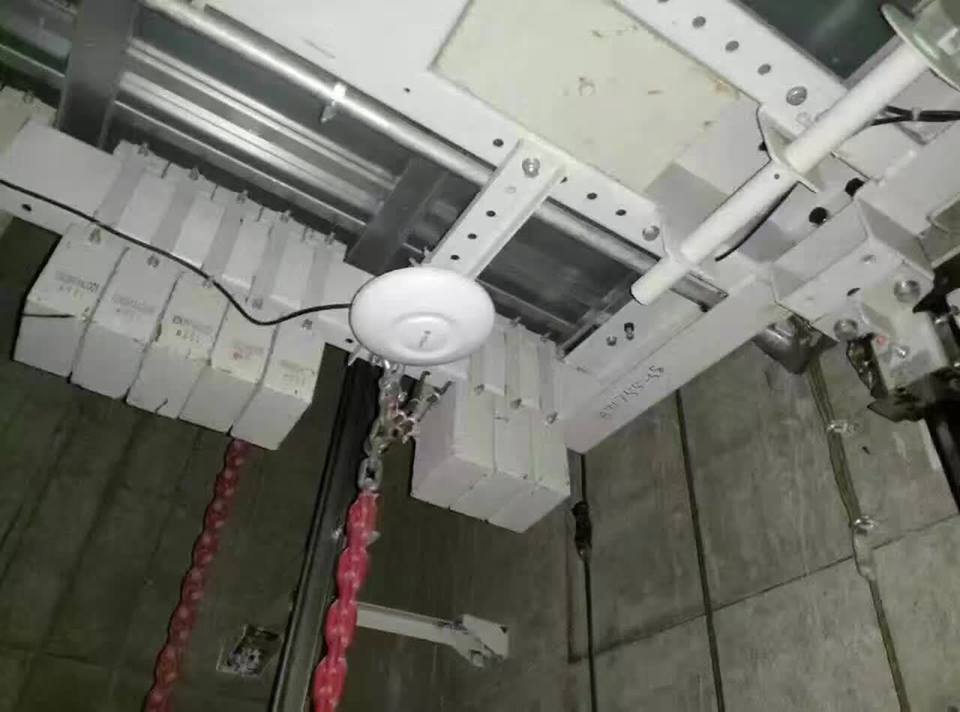

Dưới đây là hình ảnh bộ thu phát được lắp trong hốc thang máy.



    Trên đây là các giải pháp lắp đặt camera cho thang máy.Tuy nhiên, để có được một hệ thống hoàn hảo, cần phải có những thiết bị cũng như camera chất lượng, độ phân giải cao cùng với một dịch vụ bảo hành chuyên nghiệp.

    Quý khách hàng vui lòng liên hệ với Công ty Cổ phần Công nghệ và Xây Lắp Biển Bạc để được tư vấn, thiết kế, thi công tốt nhất về hệ thống camera giám sát cho thang máy.
