Hướng dẫn sử dụng thiết bị báo động AMOS AM-GSM-74

Đăng bởi Admin 23/06/2017 1 Nhận xét

HƯỚNG DẪN SỬ DỤNG THIẾT BỊ BÁO ĐỘNG AMOS AM-GSM-74



    Hướng dẫn sử dụng thiết bị báo động AMOS AM-GSM-74. Giới thiệu về thiết bị AMOS AM-GSM-74 và các chức năng của bộ báo động, hướng dẫn sử dụng, điều khiển từ xa và cách cài đặt hệ thống báo động amos

1.  GIỚI THIỆU THIẾT BỊ BÁO ĐỘNG AMOS AM-GSM-74

1.1. Mô tả chung

    GSM-FES-74 và GSM-FES-74IV2 là thiết bị báo trộm  sử dụng công nghệ kép phù hợp với hầu hết các nhu cầu từ gia đình tới các xí nghiệp, nhà máy, ngân hàng. Sử dụng công nghệ xử lý tín hiệu kỹ thuật số GSM tiên tiến và mạng điện thoại cố định PSTN Thiết bị có thể kết nối không dây và có dây với các loại cảm biến khác nhau như cảm biến gắn cửa, cảm biến chuyển động, báo cháy, gas, cảm biến rung, vỡ kính…..

    Khi các cảm biến phát hiện sự cố, thiết bị sẽ hụ còi đồng thời gọi điện và nhắn tin SMS thông báo tới thuê bao cài đặt trước đó. Người dùng  có thể điều khiển tắt mở , lập trình từ xa bằng tin nhắn SMS hay phần mềm trên điện thoại. Thiết bị giao tiếp với người dùng bằng cách thông báo bằng SMS  tình trạng của hệ thống mỗi khi bị kích hoạt.

    Đây là một hệ thống ổn định, độ tin cậy cao, đầy đủ chức năng cùng với giao diện thân thiện dễ sử dụng, thiết bị xứng đáng được lựa chọn để bảo vệ an toàn cho con người và tài sản.

1.2. Các chức năng chính

    Hỗ trợ màn hình LCD lớn thông báo hiển thị trạng thái,  hỗ trợ lời nhắc

    Hỗ trợ đồng thời mạng điện thoại có định và mạng di động GSM.

    Có thể kiểm tra tình trạng từ thiết bị

    Cho phép kết nối 99 zone không dây và 4 zone

    Có thể cài đặt các trạng thái khác nhau cho các zone: MẶC ĐỊNH, Ở NHÀ, THÔNG MINH, KHẨN CẤP , BÁO KHÁCH, IM LẶNG

    Hỗ trợ cài đặt tắt mở theo thời gian thực

    Hỗ trợ 6 số điện thoại 3 tin nhắn. Dữ liệu lưu trong EEPROM không bị mất khi mất điện

    Khu vực khác nhau có thể quay số điện thoại trước.

    Ghi âm lời nhắn báo động độ dài 10s.

    Điều khiển tắt mở từ xa bằng điện thoại thông qua SMS, cuộc gọi, phần mềm.

    Có 1 tiếp điểm có thể điều khiển cho 1 thiết bị điện .

    Mã hóa thông minh tương thích PT2262 và 1572 thuận tiện để thêm bớt phụ kiện.

    Hỗ trợ tối đa 150 cảm biến

    Tính năng hộp đen, bạn có thể hiển thị gần đây nhất 72 thông báo và 102 ghi âm báo gần đây . cho thấy thời gian báo động và mã điều khiển .

    Pin Built -in Ni -Hi pin có thể sạc lại và tự động có thể chuyển khi mất điện  và thông báo sẽ được gửi qua tin nhắn SMS .

    Bảng điều khiển tích hợp với một trong hai băng tần kép , ba băng tần , quad - band GSM / GPRS mô-đun chấm điểm công nghiệp , ổn định và đáng tin cậy

>> Xem ngay Top những mẫu camera giá rẻ nhất trên thị trường 2017 hiện đang được săn lùng nhiều nhất

2.  Hướng dẫn sử dụng thiết bị báo động Amos AM-GSM-74

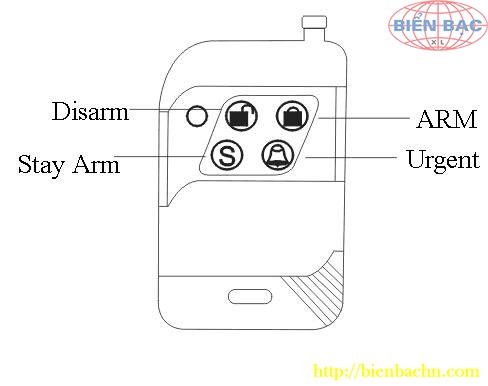

2.1 Sử dụng bằng điều khiển từ xa và trên bàn phím trung tâm

ARM ( Kích hoạt )

    Khi kích hoạt lệnh này, hệ thống báo động sẽ ở trạng thái sẵn sàng. Khi các cảm biến ( cảm biến từ gắn cửa, hồng ngoại, gas, cảm biến rung, nhiệt…) bị kích hoạt, hệ thống sẽ báo động ngay lập tức

    - Trên thiết bị trung tâm bấm  1 lần phím Arm

    - Trên điều khiển từ xa bấm biểu tượng hình khóa đóng

    - Màn hình LCD sẽ hiển thị Arm báo hiệu hệ thống đã sẵn sàng hoạt động

STAY ARM ( chế độ ở nhà)

    Chế độ này chỉ kích hoạt một phần cảm biến của hệ thống bởi người sử dụng cài đặt. trước đó. Ví dụ chỉ muốn cảnh báo các cảm biến ở vùng 1, còn vùng 2 thì không.

    - Để kích hoạt bấm 1 lần phím stay trên bàn phím trung tâm

    - Trên điều khiển bấm biểu tượng tia sét

DISARM ( Tắt – tạm dừng hệ thống)

    Hệ thống sẽ không bị kích hoạt ở chế độ này ở tất cả các cảm biến.

    - Để kích hoạt bấm 1 lần phím stay trên bàn phím trung tâm

    - Trên điều khiển bấm biểu tượng  khóa mở

    - Sau khi kích hoạt màn hình trung tâm hiển thị Disarm, nghĩa là hệ thống sẽ không hụ còi và gọi điện khi các cảm biến bị tác động

URGENT (Khẩn cấp)

    Sử dụng trong trường hợp khẩn cấp như bị cướp, khống chế, phát hiện đám cháy hay các nguyên nhân gây nguy hiểm.

    - Trên bàn phím trung tâm bấm phím * hoặc SOS

    - Trên điều khiển bấm phím biểu tượng hình chiếc chuông báo

    - Có thể cài đặt thêm nút bấm khẩn cấp không dây, có dây cho thiết bị




Lưu ý:

Nếu chức năng khóa bàn phím trên trung tâm kích hoạt, bạn phải nhập mật khẩu mới điều khiển được. Mặc định là 1234

2.2. Cài đặt hệ thống báo động

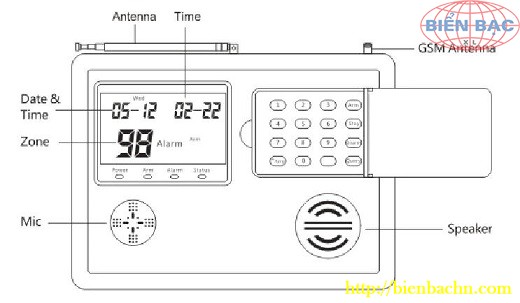

2.2.1. Cài đặt trung tâm

    Bảng điều khiển trung tâm  phải đặt ở vị trí trung tâm để có đường truyền tốt nhất đến các cảm biến không dây. Tín hiệu không dây có thể suy yếu bởi các vật cản kim loại lớn, tường betong, cửa chống cháy. Với các cảm biến có dây nên sử dụng loại cáp tín hiệu tốt, có chống nhiễu.



2.2.2. Kết nối trung tâm qua đường Line điện thoại



2.2.3. Cài đặt SIM card

    Lắp thẻ SIM là  rất đơn giản . Trước hết tháo nắp khe cắm thẻ SIM ở mặt sau của bảng điều khiển báo động và sau đó đặt các thẻ theo hướng chỉ . Hãy chắc chắn rằng nắp của khe cắm thẻ SIM được cố định cho phù hợp.

    Lưu ý: Lắp đặt SIM khi thiết bị không còn được cấp nguồn.




2.2.4. Một số thông  báo về kết nối mạng GSM/PTNS



Trên màn hình LCD hiển thị tình trạng tín hiệu SIM và đường Line ĐT cố định

“GSM Signal” nhấp nháy

Đang dò tin hiệu SIM

“GSM Signal" sáng

Tín hiệu SIM tốt

“SIM Card" không sáng

Kiểm tra lại lắp đặt SIM

“ Phone Line” Không sáng

Kiểm tra lại đường truyền

“ Phone Line” sáng

Đường truyền  đã kết nối

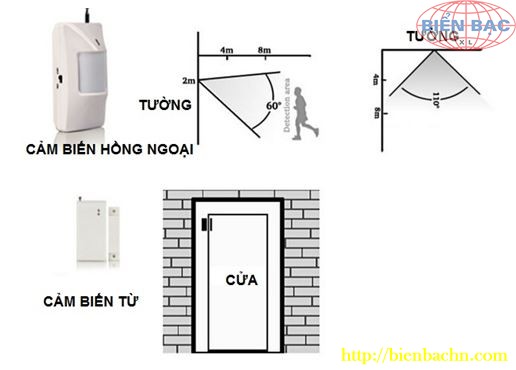

2.2.5. Lắp đặt cảm biến hồng ngoại và cảm biến từ gắn cửa



3. Các thiết lập cơ bản:

    Tất cả các lệnh cài đặt trên bàn phím trung tâm phải nhấn nút  SET để vào chế độ cài đặt, Bấm * sau đó # để thoát khỏi chế độ này.

3.1. Ghi âm giọng nói

    Nhập 19#speak your message at the panel for recording

    Hệ thống cho phép lưu giọng nói báo động trong 10 giây

3.2. Cài đặt thêm điều khiển từ xa

    Thao tác: 07+(00~99)+#  sau đó kích hoạt điều khiển mới

    Trong đó 00~99 là thứ tự các các điều khiển từ xa

3.4. Xóa điều khiển từ xa

    Thao tác 1: 08+(00~99)+#  Sau đó chọn điều khiển cần xóa

    Thao tác 2: 08+**+#  Xóa toàn bộ các điều khiển từ xa

    Ví dụ: bấm 0801# là sẽ xóa điều khiển thứ I

3.5. Học thêm các cảm biến:

    Trường hợp bạn cần thêm các cảm biến không dây khác

    Thao tác : 09+(00~99)+# Sau đó kích hoạt cảm biến mới,

    Trong đó 00~99 là thứ tự các cảm biến mới.

3.6. Xóa các cảm biến

    Thao tác  1: 10+(00~99)+#

    Thao tác  2: 10+**+# Xóa toàn bộ cảm biến

3.7. Cài đặt vùng cảm biến có dây

    Thao tác: 61 + ( Zone 51~54) + 0/1

    Trong đó 51~54 mặc định là các zone có dây

    0 là tiếp điểm NO thường mở

    1 là tiếp điểm NC- thường đóng

3.8  Cài đặt khóa  bàn phím trên trung tâm:

    Thao tác : 17+1#

    Hủy chức năng này: 17+0 #

4. Cài đặt số điện thoại và tin nhắn

4.1  Cài đặt số điện thoại

    Sau khi cài đặt số điện thoại thành công, khi có báo động thiết bị sẽ gọi đến số thuê bao vừa thiết lập

Cách  1: Cài trên  bàn phím

    Trong chế độ cài đặt nhấn: 3+(1~9)+số điện thoại + #

    Trong đó 1-9 là các số điện thoại cần cài đặt, ví dụ sẽ gọi vào số 0977888666 khi có báo động:

    Ví dụ cài đặt số 0977888999 thao tác:

    Nhấn Set vào cài đặt, sau đó nhấn : 310977888999#

Cách 2: sử dụng tin nhắn  SMS

    Trên điện thoại soạn tin cú pháp 123431(số điện thoại)# và gửi đến SIM trung tâm

    Xóa số điện thoại:

    Thao tác: Thao tác: 3+(1-9) #  (Trong đó 1-9 là số điện thoại cần xóa bỏ)

4.2 Cài đặt tin nhắn

    Sau khi cài đặt số điện thoại thành công, khi có báo động thiết bị sẽ nhắn tin SMS đến số thuê bao vừa thiết lập. Tin nhắn SMS sẽ thông báo vùng báo động tới thuê bao

    Thao tác: 4+(1-6) + Số điện thoại#

    Trong đó 1-6 là số điện thoại được  cài đặt

    Xóa thông báo tin nhắn:

    Thao tác: 4+(1-6) # ( 1~6 tương ứng 6 số điện thoại được cài đặt)

        Thay đổi nội dung tin nhắn SMS:

        Soạn tin theo cú pháp: 1234 80+ (XX)+(Nội dung tin nhắn)#

        Rồi gửi tới số SIM trong trung tâm

        Trong đó XX là số zone lựa chọn thay đổi tin nhắn có giá trị từ 01~99

        Điều khiển tắt mở thiết bị qua di động

    Thao tác 1: Để kích hoạt hệ thống, soạn tin nhắn  :

        12341# rồi gửi đến số SIM  trong trung tâm

        Để tắt hệ thống, soạn tin nhắn:

        12340#  rồi gửi đến số SIM trong trung tâm

    Thao tác 2: Gọi vào số trong bộ trung tâm, sau lời nhắc nhập pass 1234, sau khi lời nhắc “ successful” kết thúc  thì thao tác:

        + Nhấn phím 1 để bật báo động

        + Nhấn phím 2 để tắt báo động

    Thao tác 3: Sử dụng phần mềm AMOS, điều khiển hệ thống qua smartphone

6. Cài đặt trạng thái cho các vùng cảm biến

    Thao tác :  60 + (00-99) + (1-8) + 0/1

    Trong đó 00-99 là vùng  cần thiết lập, 1-8 là các kiểu trạng thái, 0/1 là tín hiệu tắt mở còi khi thực hiện lệnh:

    Các kiểu trạng thái:

    1- Chế độ thông thường

    2- Chế độ trong nhà ( At home)

    3- Chế độ thông minh

    4- Chế độ khẩn cấp ( dùng cho báo gas, báo khói)

    5- Chế độ im lặng  ( còi không hú khi có báo động ở vùng này)

    6- Chê độ báo khách : tiếng chuông  điện ( dùng 1 hồng ngoại hoặc 1 cảm biến từ để làm báo khách)

    7- Chế độ lời chào:  Lời chào welcome khi đi qua cảm biến

    8- Chế độ trợ giúp nâng cao

7. Hủy bỏ và kích hoạt chức năng lời nhắc từ thiết bị

    Thao tác: 11+0/1# trong đó 0 là hủy bỏ chức năng, 1 là kích hoạt trở lại

8. Hẹn giờ tắt mở cho thiết bị

8.1 Cài đặt  ngày giờ cho thiết bị

    Thao tác: 56+{năm}+{tháng}+{ngày}+{giờ}+{phút}+{giây}+ #

    VD: cài đặt 12h30 ngày 08/03/2012:

    Nhấn SET sau đó nhần 56 +2012+0803+1230+00#

8.2 Cài  đặt nhóm thời gian tắt mở thiết bị ( cài được 4 nhóm thời gian khác nhau)

    Thao tác: 57+{01~04}+{giờ phút bật}+{giờ phút tắt}+{ thứ  trong tuần}+#

    VD:  Cài  NHÓM thời gian 01 được bật lúc 22:00 và tắt lúc: 07:00 vào các ngày thứ 2, 3,4,5,6,7 hàng tuần, thao tác như sau:

57+01+2200+0700+123456#  {123456 tương ứng từ thứ 2 đến thứ 7}

    Như vậy ta có thể cài được 4 nhóm thời gian, tương ứng với các thời gian tắt mở khác nhau tùy theo nhu cầu người dùng.

8.3. Đưa các vùng báo động vào các nhóm thời gian đã được lập trình phía trên. Ví dụ đưa từ vùng 01 đến vùng 50 của hệ thống vào nhóm thời gian thứ  nhất ( NHÓM 1)

    Thao tác: 58+{nhóm 1~4}+{ vùng bắt đầu}+ {vùng kết thúc}+#

     VD trên sẽ là:               58+01+01+50#

9. Cài đặt độ trễ  báo động ( 00-99 là số giây)

    Cài đặt độ chễ cho hệ thống:  Cú pháp 51 + {00-99} + #

    VD  sau 10s hệ thống mới đi vào trạng thái bật khi kích hoạt Arm

                                     51+10+#

10. Cài đặt độ chế cho cảm biến

    Cú pháp 52+{00-99 }+#

    VD cảm biến bị kích hoạt, sau 10s hệ thống bắt đầu hú còi:

                                              52+10+#

11. Cài đặt thời gian còi hú

    Cú pháp : 53+{00-20 phút}+# ( Mặc định là 1 phút)

12. Các  vùng và trạng thái mặc định của GSM-FES-74

    Từ  01-59:  Chế độ thường ( 51-54 là vùng có dây mặc định luôn mở)

    Từ 60-79: Chế độ At home

    Từ 80-99: Chế độ Intelligent

    Vùng 90: Chế độ khẩn cấp cho báo khói, báo gas

    Vùng 91-92:  Chế độ báo khách

    Vùng 93-99: Chế độ trợ giúp nâng cao

13. Reset thiết bị

    Thao tác 1: 9898# Thiết bị sẽ trở về thông số mặc định nhưng giữ nguyên cảm biến

    Thao tác 2: Giữ nút ARM trên bàn phím trung tâm, đồng thời cấp nguồn cho thiết bị : Tất cả các cảm biến, điều khiển sẽ bị xóa, thông số về mặc định
