HƯỚNG DẪN SỬ DỤNG ĐẦU GHI PANASONIC
MODEL HJ-HD316A

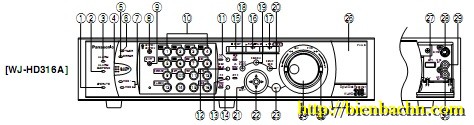

Giới thiệu một số phím chức năng của đầu ghi

    1> Đèn sáng báo hiệu đã được cấp nguồn [OPERATE]

    2> Đèn sáng khi đặt báo động[ALARM SUSPEND]

    3> Đèn nhấp nháy khi hệ thống báo động bi lỗi[ALARM]

    4> Nút reset hệ thống trở lại hoạt động bình thường khi hệ thống bị lỗi[ALARM RESET]

    5> Đèn màu da cam sáng nhấp nháy báo hiệu quá trình cài đặt bị lỗi[ERROR]

    6> Đèn sáng báo hiệu chế độ ghi đã được cài đặt[TIME]

    7> Đèn sáng nhấp nháy báo hiệu ổ cứng đã nhận[HDD1/HDD2]

    8> Nút chuyển monitor. đèn sáng ở chế độ monitor 1.đèn tắt ở chế độ monitor

                            2[MONITOR1/MONITOR2]

    9> Nut chuyển sang chế độ xem camera[SHIFT]

    10> Số thứ tự {1-10/0, 11- 16 }tương ứng vơi số camera.

    11> Chức năng quay trái, phải,lên , xuống[PAN/TILt,GO TO LAST]

    12> Chức năng phóng to ,thu nhỏ, độ gần xa [ZOOM,FOCUS A-B REPEAT ]

    13> Chức năng chỉnh độ sáng tối[IRIS, LISTED]

    14> Nút chuyển camera sang chế độ tự động quay quét[PRESET/AUTO]

    15> Nút dừng lại[STOP]

    16> Nút play hoặc tạm dừng[PLAY/PAUSE]

    17> Nút ghi .muốn tạm dừng ghi ấn và giữ 2 giây hoặc hơn[REC/REC STOP]

    18> Chức năng quay quét chậm từ từ[PAN/TILT. SLOW]

    19> Khung hình menu search [SERCH]

    20> Nút vào chức năng cài đặt hoặc quay lại[SETUP/ESC]

    21> Khi đèn sáng báo hiệu bận [BUSY]

    22> Nút chỉnh: lên, xuống,sang trái ,sang phải.

    23> Nút enter [đồng ý cho quá trình cài đặt , điều khiển.....[SET]

    24> Nút tăng giảm các thông số [JODIAL]

    25> Nút tua đi, tua lại thường dùng trong quá trình xem lại hinh ảnh[SHUTTLE RING]

    26> Nắp đậy[CONECTOR COVER]

    27> Ô copy[COPY2]

    28> Rắc video dạng VTR[S-VIDEO]

    29> Rắc video đầu ra

    30> Rắc tiếng đầu ra

    Đầu ghi Panasonic HD - 316A là thiết bị chia hình, ghi hình kỹ thuật số 16 kênh, có cổng kết  nối mạng LAN, Internet.

    Bật hệ thống: Khi mới cắm điện bạn bật công tắc nguồn phía sau hệ thống sẽ tự khởi động trong vòng 60 giây, trong quá trình khởi động màn hình hiển thị.

    Chú ý: trong quá trình khởi động màn hình ảnh sẽ không hiển thị trên MON1, chỉ hiển thị trên MON2

    Tắt hệ thống: Ấn và giữ nút REC trên đầu ghi trong khoảng 2 giây->đèn chỉ thị sẽ tắt-> đầu ghi  ngừng ghi hình-> tắt công tắc nguồn ở phía sau đầu ghi.

>> Xem ngay Top những mẫu camera giá rẻ nhất trên thị trường 2017 hiện đang được săn lùng nhiều nhất

I. ĐIỀU KHIỂN ĐỂ XEM HÌNH

    Có 2 cách điều khiển để xem hình

        1. Điều khiển qua đầu ghi

        2. Điều khiển qua bàn điều khiển

II. XEM LẠI HÌNH ẢNH ĐÃ GHI

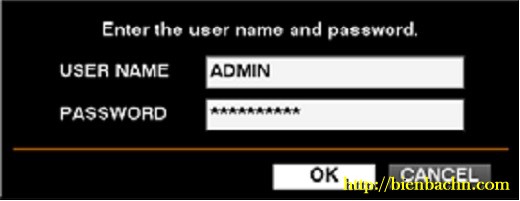

    1. Để LOGIN vào đầu ghi nhấn MENU, màn hình hiển thị




    Yêu cầu nhập USER và PASS

    User: admin

    Pass: 123435

2. Để bắt đầu ghi nhấn vào phím PLAY/STOP, Đèn chỉ thị PLAY/STOP sẽ tắt. Màn hình hiển thị CAMERA muốn xem.


3. Ngừng quá trình xem hình: Nhấn vào phím STOP, đèn chỉ thị PLAY/STOP sẽ tắt

    Hình ảnh xem lai được hiển thị trên MON2

    Một số phím chức năng hay dùng khi xem playback



    Nếu nhấn vào phím PLAY/PAUSE để tạm dừng quá trình xem lại, khi đó đèn chỉ thị sẽ nhấp nhày. Để tiếp tục xem lại nhấn vào phím PLAY/PAUSE

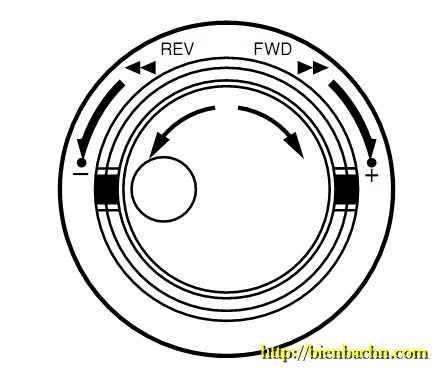

    Để tua nhanh – chậm quá trình xem lại vặn núm về phía “+” hoặc “–“



    Xoay vòng tròn tốc độ xem lại sẽ thay đổi theo chỉ số sau: 1/2X, 1X, 2X, 5X, 10X, 20X, 50X.

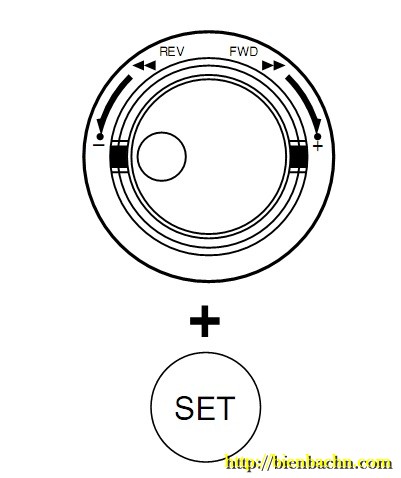

    Tốc độ trên có thể thay đổi được, nếu muốn giữ tốc độ xem lại nhấn tổ hợp phím


    Để xem lại hình ảnh đã được xem lại trước đó nhấn vào

    Để hiển thị số lượng CAMERA trên một màn hình theo ta có các tuỳ chọn 4 hình, 7 hình, 9 hình và 16 hình. Nhấn đồng thời tổ hợp phím SHIFT + số thứ tự



III. BACKUP data

    Data có thể được backup từ đầu ghi/Disk array sang  ổ cứng máy tính thông qua cổng COPY1 và COPY2 trên đầu ghi hoặc  thiết bị ngoại vi như máy vi tính .

    Muốn COPY data từ đầu ghi/ Disk array sang máy vi tính ta nhấn vào phím COPY, màn hình hiển thị như sau




    - Chọn CAMERA muốn copy

    - Chọn thời gian copy

    - Chọn ổ đích data được copy(Copy1, Copy2), sau đó chọn OK

XOÁ DATA TRONG ĐẦU GHI

    Di chuyển con trỏ đến Menu->Maintenance->Data delete

    Màn hình hiển thị như sau



    Chọn thời gian muốn xóa cho CAMERA

 >> Tham khảo ngay tài liệu an toàn lao động khi thi công lắp đặt camera giám sát và thiết bị an ninh

IV. KẾT NỐI MẠNG LAN, INTERNET

     Chức năng kết nối mạng LAN/Internet để backup data, hiển thị qua mạng

     Setup hệ thống CAMERA như trên đầu ghi.

     Thực hiện mọi thao tác như trên đầu ghi

1. Yêu cầu cấu hình máy vi tinh cho hệ thống



2. Các bước làm việc đối với màn hình WINDOW

Bước 1:  Mở Web browser



Bước 2:  Gõ địa chỉ IP đã được cài đặt trong đầu ghi vào ô địa chỉ sau đó nhấn phím Enter

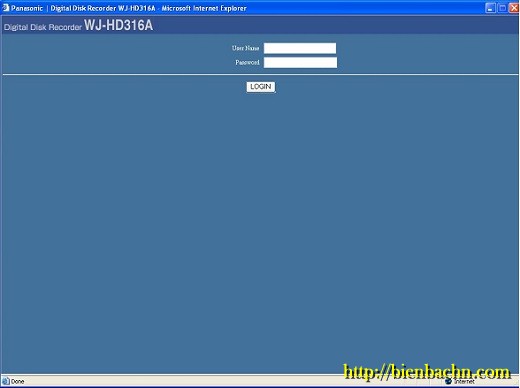

Bước 3: Màn hình hiển thị yêu cầu xác nhận người dùng

    Phải gõ user và pass vào hộp yêu cầu

    User: ADMIN

    Password:12345



Bước 4: Trên màn hình hiển thị trang web như dưới đây, nhấn chuột để vận hành



3. Giới thiệu qua một số phím chức năng


 “Control” tab: Chức năng chuyển CAMERA hoặc hiển thị một cách tuần tự

“Setup” tab: Setup hệ thống

“Status display area” tab: Hiển thị trạng thái hiện thới, ví dụ như  trạng thái PLAYBACK hoặc trạng thái ghi hình.

“Current time/recorf time displayed area”: Trong khi trên màn hình hiển thị hình ảnh, thời gian hiện thời, thời gian ghi hình cũng sẽ được hiển thị đồng thời

“Image display erea”: Vùng hình ảnh được hiển thị

“Playback point operation area”: Xem lại hình ảnh đã ghi

“Cam” tab: Điều khiển Camera như zoom, focus và tự động quay quét

V. GIỚI THIỆU MỘT SỐ TUỲ CHỌN KHI GHI HÌNH

1. Chế độ “COLOUR FINE”

FRAME 3D ON/OFF, without Audio

                                                                                      Đơn vị tính: giờ

Recording rate for single Camere channel(IPS)



SFB

FQB

NQB

EXB

0.1

7450







0.2

3720







0.4









0.5









1









1.7









2.5









4.2









5









6.3









8.3









12.5









25
