Hướng dẫn lắp đặt và đăng ký thẻ cho ht kiểm soát vào ra sử dụng đầu đọc idtech star 505R

Đăng bởi Admin 06/07/2017 1 Nhận xét

HƯỚNG DẪN LẮP ĐẶT VÀ ĐĂNG KÝ THẺ CHO HT KIỂM SOÁT VÀO RA SỬ DỤNG ĐẦU ĐỌC IDTECH STAR 505R

1/ Hướng dẫn đấu dây lắp đặt cho hệ thống gồm 1 đầu đọc và khóa cửa.



Sơ Đồ Đầu khóa cho khóa thả chốt và khóa từ hút (khóa đóng khi nguồn khóa được cấp nguồn 12VDC)


Giải thích qua về nguyên lý hoạt động

    - Đầu đọc thẻ idtech star 505R được cấp nguồn hệ thống hoạt động thì bình thường 2 chân NC và COM của đầu đọc sẽ thông nhau như vậy nguồn âm khóa được cấp nguồn (chân âm khóa được cấp thông qua tiếp điểm NC COM đầu đọc). Còn Chân Dương của khóa lúc nào cũng được cấp vì được nối trực tiếp vào +12V. Khi có tín hiệu quẹt thẻ hoặc nhập mật mã để mở cửa hoặc khi ấn nút exit thì Chân COM Và NC bị ngắt như vậy âm khóa sẽ ko được cấp nguồn nên khóa sẽ mở cửa.

    - Chú ý khi lắp thêm bộ điều khiển từ xa để mở cửa thì cũng giống như nút ấn exit ta dùng cặp chân COM Và NO trong bộ điều khiển 1 chân đấu vào chân 5 tím  đầu đọc còn 1 chân đấu vào chân GND đầu đọc

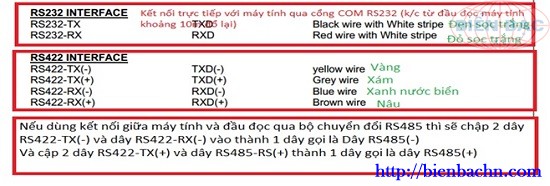

 Dây kết nối giữa đầu đọc với máy tính theo các chuẩn

    + Chuẩn RS232 là chuẩn kết nối trực tiếp từ thiết bị vào máy tính không qua bộ chuyển đổi (nếu máy tính ko có cổng Com thì phải dùng qua dây chuyển đổi USB – COM(RS232)

    + Nếu kết nối thông qua bộ chuyển đổi RS422  thì như hình vẽ ở dưới

    + Nếu dùng thông qua bộ chuyển đổi RS485 thì sử dụng dây của RS422 chập dây TX(-) và RX(-) thành 1 dây RS485 (-); Chập 2 dây TX(+) và RX(+) thành 1 dây





Bảng sơ đồ Cài Đặt Cho Đầu đọc idtech star 505R

    - Cài Đặt ID cho đầu đọc : Nhập 00000000 tiếp ấn F1 (để vào mục cài đặt F1) - ấn phím di chuyển chọn mục 5 để đổi ID cho đầu đọc

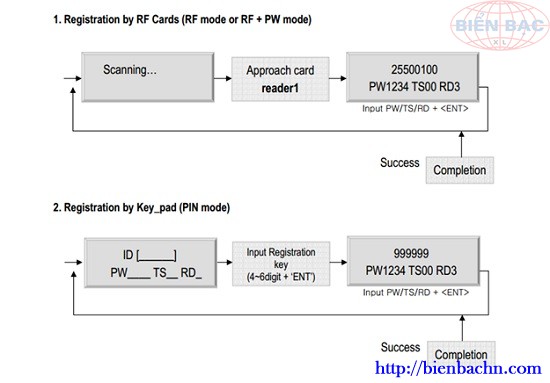

Vào Mục đăng ký thẻ cho đầu đọc:

- Cài đặt thẻ cho đầu đọc: Nhập 00000000 tiếp F3 – chọn mục ID Registration
