HƯỚNG DẪN CÀI ĐẶT VÀ CĂN CHỈNH CỔNG NEDAP SỬ DỤNG BO MẠCH ECONOMY 2 LÀN

1. Sơ Đồ Kết Nối Thanh Cổng Và Bo Mạch

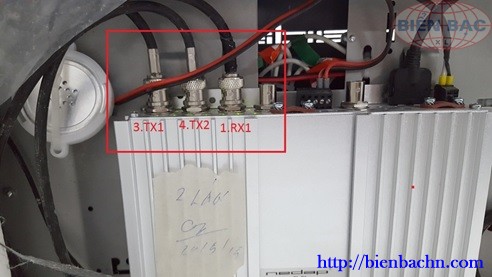

A. Kết nối 2 thanh phát 1 thanh nhận






Chân 3: TX1

Chân 4: TX2

Chân 1: RX1

Chân 2: RX2

    - Hệ thống cổng Nedap sử dụng Bo Mạch Economy 2 dành cho hệ thống cổng 2 làn (Bao gồm 3 thanh)

    - Cắm đấu jack kết nối cổng vào bo mạch theo sơ đồ trên. Sử dụng cặp TX1 - RX1 – TX2 (2 thanh phát hai bên, 1 thanh nhận ở giữa)

    - Cấp nguồn cho bọ mạch

B. Kết nối 1 thanh phát 2 thanh nhận







    - Hệ thống cổng Nedap sử dụng Bo Mạch Economy 2 dành cho hệ thống cổng 2 làn (Bao gồm 3 thanh)

    - Cắm đấu jack kết nối cổng vào bo mạch theo sơ đồ trên. Sử dụng cặp RX1 – TX1 – RX2 1 thanh phát ở giữa 2 thanh nhận hai bên

    - Cấp nguồn cho bọ mạch

2. Kết Nối Phần Mềm OST

- Kết nối với phần mềm để thiết lập và căn chỉnh cổng

B1. Cắm dây kết nối




Kết nối giữa máy tính và và bộ chỉnh cổng như hình vẽ trên.

- Đầu usb của bộ chuyển đổi USB-COM sẽ cắm vào máy tính, đầu COM của bộ chuyển đổi cắm vào cổng SYSTEM của bộ Chỉnh cổng.

- Đầu jack của bộ chỉnh cổng cắm vào bo mạch cổng EC1.

- Cắm Key phần Mềm vào máy tính (USB KEY của hãng vào máy tính thì mới mở được phần mềm)

B2. Mở Phần Mềm OST

- Mở Manage (quản lý thiết bị) kiểm tra Bộ chuyển đổi đang nhận cổng Com nào (vd Trong hình là COM4)



- Mở Phần Mềm OST (phần mềm chỉnh cổng của Hãng NEDAP)





- Chọn Direct to COM trùng với cổng COM của bộ chuyển đổi USB – COM (vd ở trên là COM4)

- Chọn vào biểu tượng play để kích hoạt.



Đăng nhập vào phần mềm

- User: ost,

- Password: neat

Sau đó kích vào Connect

- B3. Thiết Lập và Căn Chỉnh




- Chọn Mục Master  thiết lập Sweep Extend. Mục thiết lập Sweep Extend để chia các bộ cổng thành các nhóm khách nhau khi không đồng bộ để tránh xung nhiễu giữa các bộ cổng. VD cùng 1 khung vực lắp 3 bộ cổng gần nhau mà không đồng bộ qua bo mạch đồng bộ phải thiết lập mỗi bộ cổng có Sweep Extend để tránh bị xung nhiễu các bộ cổng lẫn nhau.

A. Căn chỉnh Kiểu 2 thanh phát 1 thanh nhận

Thiết lập TX:


1.thiết lập TX: kích  vào biểu tượng TX,thiết lập 2.Channels để 2 (vì 2 sửa dụng 2 làn), Thiết lập 3.Connector Pha A chọn 3 (là chọn TX1) ,thiết lập 4:  Pha B chọn là 4 (là chọn TX2)

Thiết Lập RX:




Thiết lập như trên ảnh  chú ý:

Thiết lập 5: là điều chỉnh độ nhậy cho pha A ( TX1 –RX1), thiết lập 6 là điều chỉnh độ nhạy Pha B (TX2-RX1)

Thiết lập: 7. Treshold: chỉnh threshold càng xuống thấp thì cổng sẽ bắt tốt hơn nhưng đi kèm cổng sẽ lọc nhiễu tín hiệu kém và cổng sẽ báo động giảm nhiều hơn. Threshold mặc định ở mức 7. Nếu cổng nhiễu quá mà muốn tăng độ bắt tem thì giảm threshold xuống nhưng phải đảm bảo cổng không bị quá báo động giả.

Để kiểm tra độ nhiễu cổng thì kích vào mục Scope cho pha A và pha B.




Điều chỉnh Mục RX làm sao để sóng 1 không bị kịch trần, sóng 1 càng thấp càng tốt. Nếu cột sóng 1 thấp dưới mưc vạch ở dưới có thể tăng độ Gain ở mục RX lên để tăng độ bắt tem. Nếu cột sóng 1 kịch trần phải điều chỉnh Gain xuống dưới để ko bị kịch trần thì cổng mới bắt đc tem.

Chú ý: Nếu điều chỉnh giảm cả Độ nhậy và Treshold nhưng độ nhiễu vẫn cao thì điều chỉnh mục Attenuation lên mức 6 thì độ nhiễu mục scope giảm xuống nhưng phải kiểm tra tem xem cổng có đảm bảo nhận được đem đi qua hay không.




Sau khi điều chỉnh Attenuation




>> Các mẫu cổng từ thường dùng lắp đặt cho hệ thống siêu thị, shop, các cửa hàng

B. Căn chỉnh cổng kiểu 2 thanh nhận 1 thanh Phát

Thiết lập như ảnh ở dưới




Thiết lập RX




Căn chỉnh độ nhậy và nhiễu cho cổng giống như thiết lập ở mục A: cho 2 thanh phát 1 thanh nhận
